液晶大屏幕拼接顯示墻系統圖像出現撕裂現象的原因分析

液晶大屏幕拼接顯示墻系統圖像出現撕裂現象的原因分析

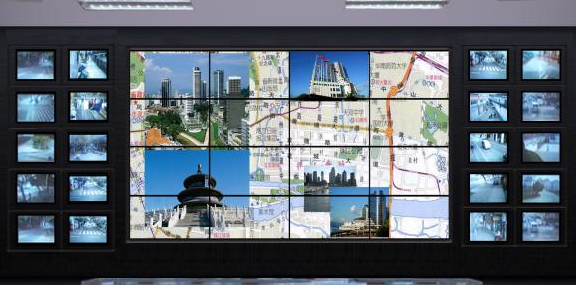

液晶大屏幕拼接顯示墻系統已被廣泛應用于各顯示系統工程領域。它是通過多個液晶顯示單元進行拼接，畫面清晰，色彩還原度高的大屏幕顯示系統。但是目前在某些液晶大屏幕顯示系統中存在著動態圖像撕裂的現象，由于大屏幕是由多個液晶顯示單元拼接而成的，系統在設計時常常會(huì )因為去考慮拼縫大小的問題而忽略動態圖像撕裂的現象。下面就對此現象發生的原因進行分析。

液晶大屏幕拼接顯示墻系統的該現象是視頻信號源本身并沒有出現撕裂，但是只要在大屏幕上播放該視頻信號，就會(huì )出現圖像撕裂的現象，這其實就是典型的多路拼接圖像的幀數不一致，使拼接圖像的幀沒能對齊，從而導致了此問題的發生。舉例說明，假如液晶大屏幕拼接顯示墻系統的上半部分是視頻播放到N幀的圖像截圖，但下半部分大屏幕卻出現的是前一幀的圖像截圖，導致了圖像播放不同步。即這個視頻信號源的一幀圖像，在分成多路拼接圖像截圖后，每路拼接圖像信號在送達大屏幕顯示的時間不一致，有前有后，因此才導致了液晶大屏幕拼接顯示墻系統在播放視頻時，會(huì )出現拼接畫面中圖像出現撕裂現象。所以該問題的產生是由于多路拼接圖像的視頻信號在傳輸處理時，存在延時所導致的。

液晶大屏幕拼接顯示墻系統多用于指揮中心等非常重要的場所，而且它的造價比較昂貴，拼接顯示尺寸又非常大，經常會(huì )在關鍵時刻用來展現關鍵信息，特別是在某些重要顯示任務中是不可或缺的存在。因此，用戶對于液晶大屏幕拼接顯示墻系統擁有高質量的顯示效果十分在意，根本無法容忍其存在畫幅撕裂、脫節等問題，通過上文對此問題發生原因的分析，希望能對相關從業者在液晶拼接系統的建設中有所幫助。
