液晶46寸拼接屏的拼接控制器概述
液晶46寸拼接屏的拼接控制器也被稱為圖像拼接控制器、多屏圖像處理器等。它是用于將某單路視頻圖像拆分為多路子圖像，并將每一路子圖像分別送往各對應的顯示單元，從而以多屏幕拼接的形式整體顯示大幅面的原始圖像。隨著拼接處理功能的不斷擴充與強化，簡單的拼接控制器進一步演化為具有一定智能分析處理能力的多屏處理系統，可以將網絡(luò )視頻信號、分量視頻信號、HD-SDI數字高清視頻信號、計算機VCA信號以及DVI信號等對應的視頻圖像在液晶46寸拼接屏的任意位置以任意尺寸開窗顯示，并可進行移動、縮放等控制操作。

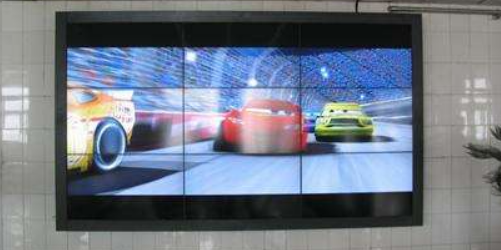

在液晶46寸拼接屏中，簡單的圖像拼接控制器是將某一路視頻圖像在水平及垂直方向分別拆分為2或3段，從而形成4個（對2*2拼接）或9個（對3*3拼接）子圖像塊，再通過像素插值算法將這4個或9個子圖像塊放大到液晶46寸拼接屏顯示單元滿屏顯示時，所需要的像素分辨率，并分別送往4個或9個對應的獨立監視器去顯示。此時，由于液晶46寸拼接屏中顯示圖像的一個等效像素其實是4或9個物理像素的組合，因此雖然圖像的幅面加大了，但圖像的分辨率并不能實質性地提高。而對于4Ｋ超高清視頻源來說，若將其拆分為4個子圖像并送往4個對應的高清顯示屏時，則可以保證每一個高清顯示屏都能以其更佳物理分辨率進行顯示，4個顯示屏拼接后就可達到原始的4Ｋ超高清圖像質量。
